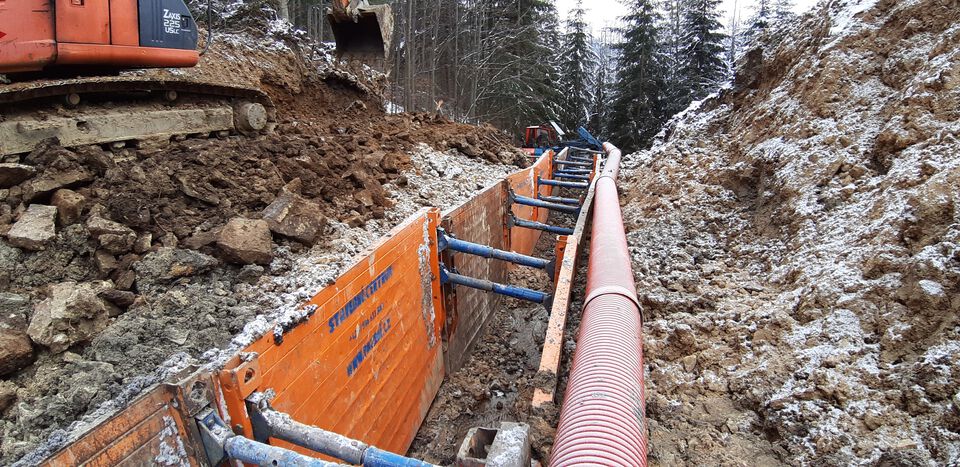

Płytowe systemy obudowy wykopów LTW

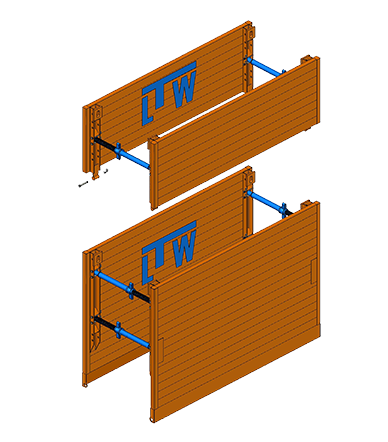

Mini-box

Jest to najlżejszy model boksu. Do jego przemieszczania nie jest potrzebny ciężki sprzęt. Mimo to jest wytrzymały i bezpieczny. Doskonale sprawdzi się przy znacznej części robót ziemnych do głębokości maks. 3 m w miejscach, gdzie nie występuje duże parcie boczne gruntu. Można go wstawić do wcześniej wykonanego wykopu lub osadzić w wykopie metodą wciskania. Regulowana szerokość wewnętrzna boksu wynosi 530 – 1890 mm. Masa boksu wynosi 465 kg – 805 kg.

Mini-box na stronie pazeni.cz (tylko w języku czeskim)

Boks standardowy VB 60

Jest to odpowiedni typ do mniejszych i średnich robót ziemnych, przy głębokości obudowy do 4 m. Przeznaczony do stosowania w miejscach, w których ruch jest wyłączony lub przynajmniej częściowo ograniczony. Można go wstawić do wcześniej wykonanego wykopu lub osadzić w wykopie metodą wciskania. Najczęściej stosowana długość boksu wynosi 3,5 m. Do budowy studni można dostarczyć boks o długości 2 m. Boks podstawowy można nadbudować 1 nadstawką. Podstawowa szerokość wewnętrzna boksu wynosi 990 – 1330 mm, a za pomocą przedłużek rozpór boks można poszerzyć aż do szerokości 4000 mm. Masa boksu wynosi od 1120 kg do 1710 kg.

Boks standardowy VB 60 na stronie pazeni.cz (tylko w języku czeskim)

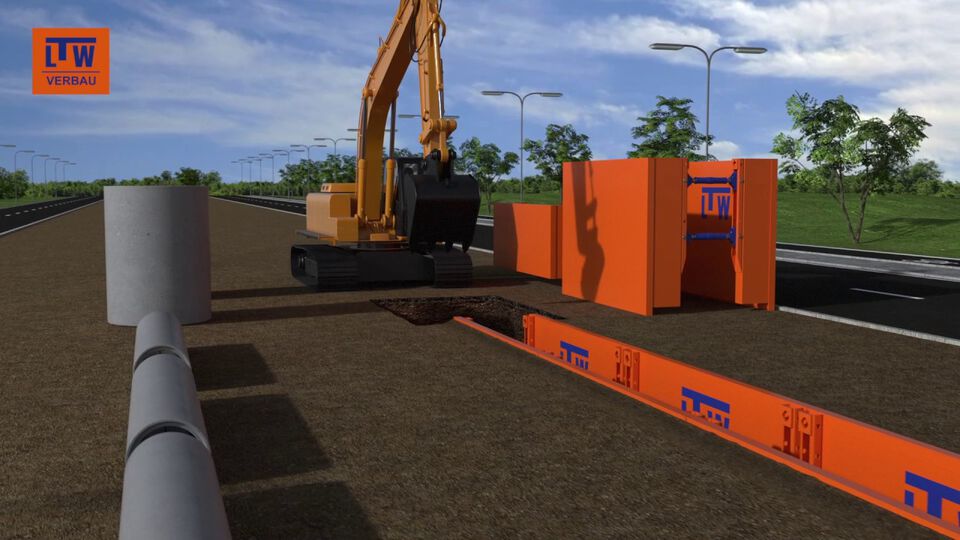

Boks standardowy VB 100

Najbardziej wszechstronny boks – wytrzymały, solidny i bardzo odporny (przenosi parcie gruntu do 97,5 kN/m2). Jest to najczęściej stosowany boks do głębokości 5 m. Sprawdza się przy dużym parciu bocznym w pobliżu dużych budowli, domów i ruchliwych dróg, gdy nie można wyłączyć ruchu itp. Można go wstawić do wcześniej wykonanego wykopu lub osadzić w wykopie metodą wciskania. Boks podstawowy można nadbudować 2 nadstawkami. Podstawowa szerokość wewnętrzna boksu wynosi 990 – 1330 mm, a za pomocą przedłużek rozpór można ją zwiększyć do maks. 4000 mm. Masa boksu: 1460 kg – 2380 kg.

Boks standardowy VB 100 na stronie pazeni.cz (tylko w języku czeskim)

Minikomora dylowa

W warunkach zabudowy miejskiej z dużą liczbą krzyżujących się sieci uzbrojenia terenu (kabli i rurociągów) można efektywnie wykorzystać lekkie minikomory dylowe, które uzupełniają boksy VB60. Minikomorę dylową wstawia się do wykonywanego wykopu, w którym rozpiera się ją na wymaganą szerokość. Następnie poszczególne wypraski stopniowo wciska się w głąb wykopu, sukcesywnie wybierając grunt. Minikomory dylowe można również łączyć z boksami Mini-box lub lekkimi boksami VB 60. Szerokość wewnętrzna minikomory dylowej wynosi 530 – 1890 mm. Masa minikomory dylowej wynosi, zależnie od jej długości, od 560 kg do 730 kg. Do minikomory dylowej stosuje się wypraski typu KD 4/6, zwykle o długości 4 m.

Minikomora dylowa na stronie pazeni.cz (tylko w języku czeskim)

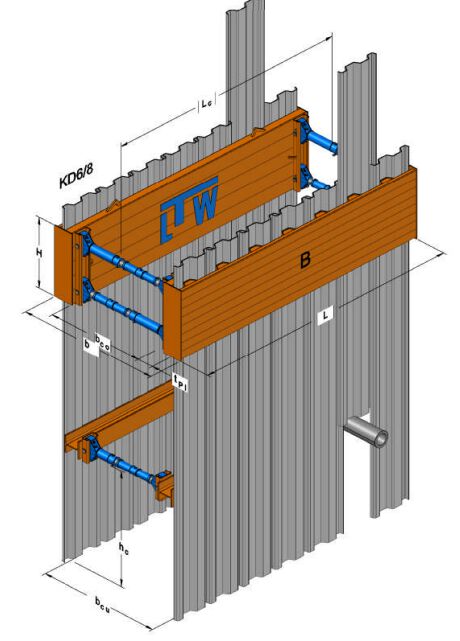

Obudowa komorowa

Na budowach liniowych, na których wykop krzyżuje większa liczba poprzecznie przebiegających sieci, można w połączeniu z boksami VB60 i VB100 zastosować obudowę komorową do obudowania miejsc z poprzecznym uzbrojeniem. Można ją stosować do głębokości 6 m. Obudowę komorową osadza się we wcześniej przygotowanym wykopie o głębokości od 1 do 1,5 m. Następnie zakłada się wypraski, które stopniowo się wciska, na bieżąco wybierając grunt z wykopu spomiędzy wyprasek. Szerokość wewnętrzna komory wynosi 1244 – 3584 mm. Masa komory bez wyprasek wynosi, zależnie od jej długości, od 1700 kg do 2100 kg. Do komory stosuje się wypraski typu KD 6/8, zwykle o długości 6 m. Na komorę 4020×1000 mm potrzeba 14 szt. wyprasek.

Obudowa komorowa na stronie pazeni.cz (tylko w języku czeskim)

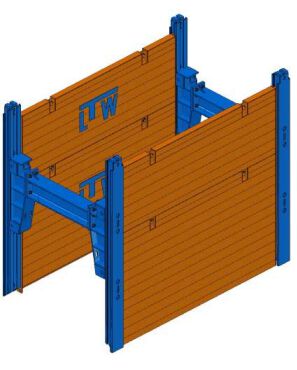

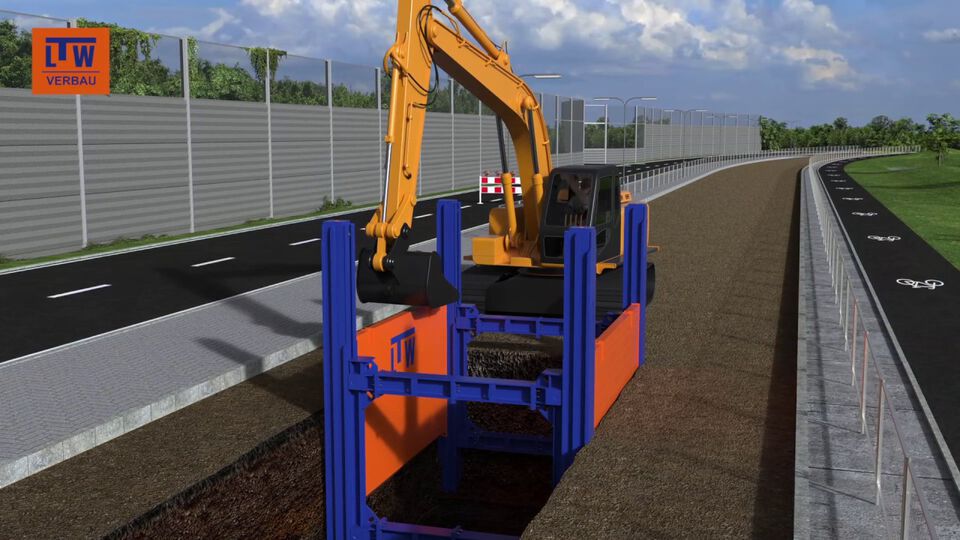

Słupy prowadnicowe

Korzystne cenowo rozwiązanie do obudowy wykopów o szerokości od 4 do 6 m. Kilka wariantów tego typu obudowy pozwala maksymalnie dostosować ją do potrzeb budowy. Obudowa liniowa znajduje zastosowanie zwłaszcza w gruntach płynnych (kurzawce), przy układaniu rurociągów o większych średnicach itp.
Lżejszą wersję – obudowę liniową jednoprowadnicową – można wbudować metodą opuszczania do głębokości maks. 3,8 m. Obudowę liniową dwuprowadnicową w wersji z połączeniem sprężynowym można stosować nawet w najtrudniejszych warunkach, do głębokości 4 – 5,5 m.

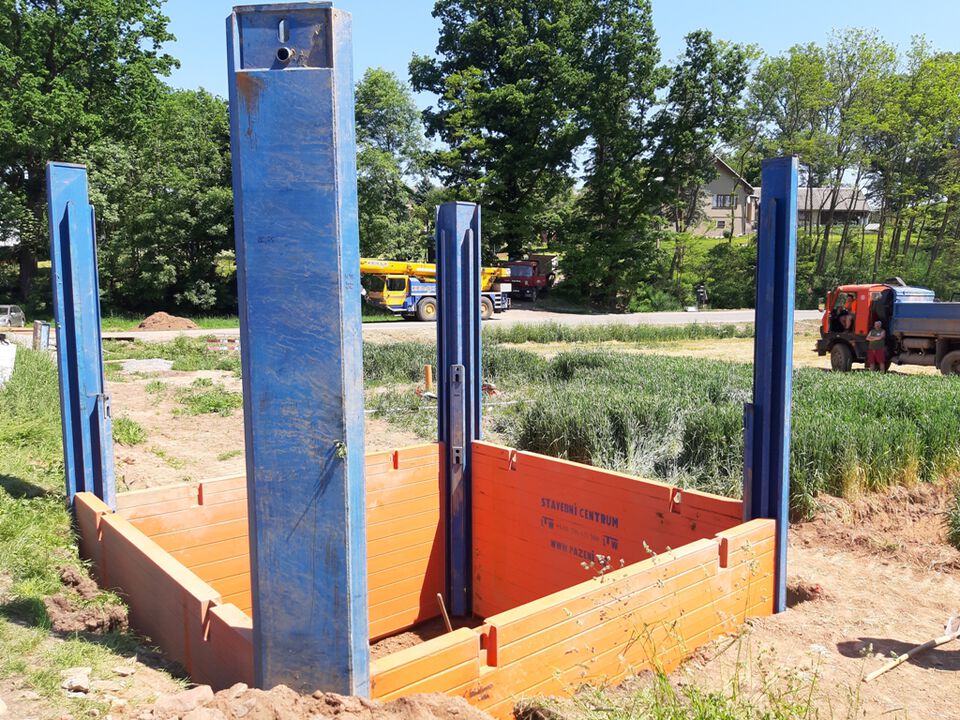

Słupy narożne umożliwiają z kolei bezpieczną budowę studni, osadzanie zbiorników itp. Płyty obudowy mają wysokość 2400 mm (płyta podstawowa) i 1300 mm (nadstawka). Dostarczane są w długościach od 2000 mm.
